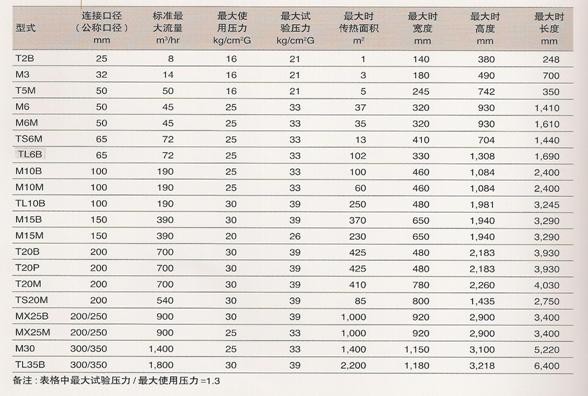

可拆式板式換熱器結構
可拆式板式換熱器由板片組及框架組成，具體結構見上圖
板片組： 由一定數量的壓制金屬波紋板片組合形成熱交換表面，由膠墊進行密封并分配流體到指定流道
框架：支撐、固定板片組，并提供接口與系統連接。
可拆式板式換熱器工作原理及性能
板上有四個角孔，供傳熱的兩種流體通過。板片安裝在一個側面有固定板和活動板的框架內，并用夾緊螺栓夾緊。板片上裝有密封墊片，將流體通道密封，并且引導流體交替地流至各自的通道內，形成熱交換。流體的流量、物理特性、壓力降和溫度差決定了板片的數量和尺寸。波紋板不僅提高了湍流程度，并且形成了許多支撐點，足以承受介質間的壓力差。
金屬板和活動壓緊板懸掛在上導桿上，并由下導桿定位，而桿端則固定在支撐柱上，但如果其中一種流體或兩種流體在換熱器內不止一次通過，則接口應開在固定板和活動壓緊板上。
板片材質及適用流體
膠墊材質及適用流體

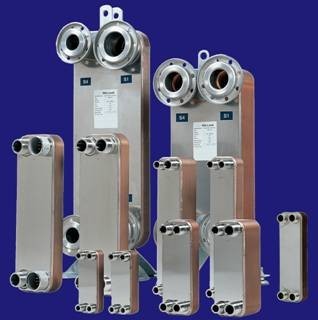

釬焊式換熱器
釬焊式換熱器是可拆式換熱器的一種進化，密封材料由膠墊變成了銅，所有板片都是通過銅焊料而結合在一起。就如同可拆式換熱器板片的所有接觸點都必須緊密貼合一樣，釬焊式換熱器的所有接觸點也必須完全焊接在一次，如此才能保證換熱器具有最高的換熱效率及抗壓能力，同時也才能獲得最佳的使用壽命。
主要應用行業
制冷行業： 蒸發器、冷凝器、經濟器等
空調行業： 在不需要頻繁拆洗及溫度較高的應用中。

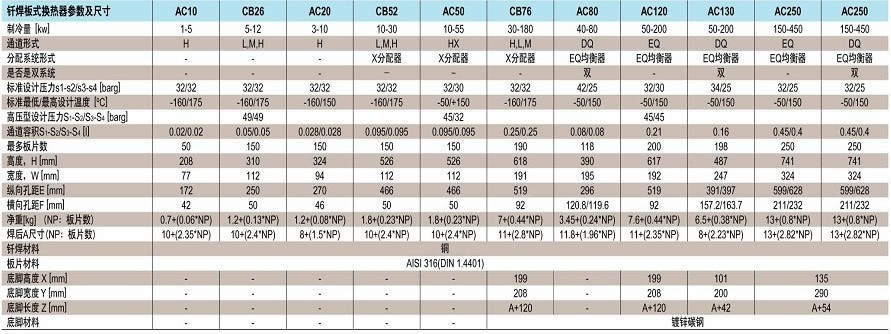

阿法拉伐釬焊式換熱器系列及相關參數
熔焊式換熱器

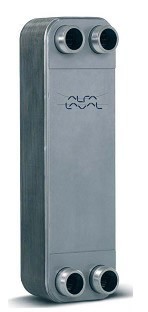

熔焊式換熱器（AlfaNova）
眾所周知，釬焊式換熱器無法耐高溫高壓，同時也因?yàn)楹噶系木壒薀o法應用在衛生行業。如此多的局限卻被一種換熱器打破了，那就是AlfaNova — 阿法拉伐最新發明，擁有最先進焊接技術-熔焊技術的熔焊式換熱器。
AlfaNova 由很多不銹鋼波紋板，固定板，壓緊板和接口所組成，這些部件全部由316不銹鋼制成。所有組件均采用Alfafusion 這一阿法拉伐公司的專利技術焊接而成，這種新型的板式換熱器的機械強度極高。它還具備衛生，防腐蝕性以及可安全回收利用的特點。
無與倫比的可靠性
阿法拉伐多年來的研究和測試驗證了AlfaNova 的高機械強度和無與倫比的可靠性，使用了Alfafusion 技術的板式換熱器與常規釬焊式換熱器相比，具有更高的抗機械疲勞和熱疲勞的能力。其100%的不銹鋼結構讓AlfaNova 可以抵抗高達
抗腐蝕性
AlfaNova的真正不銹鋼結構同時確保了很強的抗腐蝕性。因此，它的出現是一個突破性的進展，讓制冷系統的構建者可以使用氨等天然制冷劑，對于腐蝕性水質地區的集中供熱站或其他腐蝕性液體的應用場合，這種換熱器也是一個完美的選擇。
最高的純凈度
在許多國家的法規中對純凈度的要求已經越來越嚴格了，相關的應用涉及結晶水冷卻系統，自來水加熱系統以及一長串其他的衛生領域。對于這些應用，100%由不銹鋼制成的AlfaNova，以其清潔、衛生的傳熱通道和很高的機械強度代表著未來的換熱器，讓其它類型的換熱器面臨著挑戰。
主要應用行業
氨制冷器：完全密封的 AlfaNova因其高強度的抗腐蝕性和抗疲勞能力是用于氨制冷器的理想換熱器。主要應用：氨壓縮機油冷卻、氨經濟器、氨冷卻器、氨蒸發器等
吸收式冷卻器：用于諸如溴化鋰溶液等腐蝕性液體，主要用作高溫再生器。
潔凈水冷卻器：使用于對純凈度有特定要求的潔凈水冷卻器
集中供熱站：AlfaNova 可以承受釬焊式換熱器和可拆式換熱器所無法承受的高溫高壓，因?yàn)槠錁O高的抗腐蝕能力，也可應用在腐蝕性水質的地區
自來水加熱：AlfaNova 因全不銹鋼制成，因此可以完全滿足日益苛刻的生活熱水衛生要求
其他應用： 使用于其他高溫高壓應用。
阿法拉伐釬焊式換熱器系列及相關參數
生活熱水換熱機組
阿法拉伐MAXI-S生活熱水機組
生活熱水系統要求水溫穩定，而板式換熱器因?yàn)樗莘e很小，換熱效率又高，經常出現溫度波動的問題，所以生活熱水系統通常都采用容積式換熱器，即殼管式換熱器，板式換熱器幾乎很少涉及此領域。但因容積式換熱器換熱效率低下而導致其體積龐大，其結構特點也經常出現換熱盤管穿孔或殼體損壞的問題，其修復通常又很困難或者說很不經濟的。阿法拉伐MAXI-S 系列生活熱水系統的出現徹底改變了這一現狀。
阿法拉伐MAXI-S 生活熱水系統的特點
1、阿法拉伐生活熱水系統又稱半即熱式換熱機組，即在板式生活熱水系統中增加一不銹鋼儲水罐，起到緩沖的作用。板式換熱器的換熱效率通常是容積式的3-5倍，所以此水罐的容積只為容積式換熱器容積的1/3-1/5 .
2、此系統中通常有兩套水泵，一套為系統外循環即熱水系統循環使用，此水泵將熱水送到各個客房，另一水泵是罐體與板換之間進行罐體內部水循環。
外循環水泵通常是24小時開啟，但當用水量很小時，系統溫度損失會很小，此時機組熱源側溫控閥關閉，外循環水只在罐體及供水系統之間循環，不經過板換。如此則大量減少了能源浪費，同時也保護了設備。當罐體溫度低于設定溫度時，罐體與換熱器之間的水泵啟動，熱源側溫控閥開啟進行熱水加熱，此時所有生活熱水均經過換熱器進行加熱，包括罐體內的水，加熱后的熱水直接通過罐體上側的管路送入供水管路，送至各個客房。罐體上部有一冷熱水分離裝置，可以保證加熱后的熱水不會與罐體內冷水混合。當溫度達到設定溫度時，溫控閥關閉，板換與緩沖罐之間水泵停止。
3、如此設計可以節省大量能源并最大延長設備使用壽命。同時在很多原來使用容積式換熱器的系統中，因容積式換熱器壓力損失很小，板換的壓力損失通常比容積式換熱器大一些，如果直接換上板換往往會出現水力失衡，生活熱水無法正常循環，或者循環很慢，而阿法拉伐換熱機組的的設計則完全克服了這一問題。
4. 此系統中罐體上部有超溫保護傳感器，當溫度一旦超過設定溫度，則傳感器直接發信號給溫控閥關閉系統，并發信號給控制中心報警，確保不會出現水溫過高的問題。
5. 目前有很多廠家在推廣即熱式換熱機組即直接用板換加熱，無緩沖罐，這無疑增加了客戶使用風險。生活熱水系統能否保證出水溫度穩定有很多因素決定，除了機組本身設計因素，熱源是否穩定，用水高峰是否過分集中，甚至是操作人員能否正確操作都會影響出水溫度，所以只有配了緩沖罐才能確保系統萬無一失，不會出現燙傷客戶的現象。
阿法拉伐機組的設計
我公司有阿法拉伐公司專業的設計軟件，可以根據客戶的實際情況進行機組設計。如果客戶不知系統的確切參數，例如換熱量等參數，也可以提供使用生活熱水的客房數，或者水龍頭數，甚至供水管徑我公司亦可進行精確的設計
阿法拉伐機組的配置 阿法拉伐機組通常根據客戶的需求進行設計，我公司機組的標準配置如下：
板式換熱器： 阿法拉伐 水 泵： 格蘭富或威樂
溫 控 閥： 西門子或斯派莎克 控制器：西門子
蒸 汽 閥： 斯派莎克 水 閥： 歐文托普或其他品牌
螺桿式空氣壓縮機(簡稱空壓機)的工作流程如下：空氣通過進氣過濾器將大氣中的灰塵或雜質濾除后，由進氣控制閥進入壓縮機主機，在壓縮過程中與噴入的冷卻潤滑油混合，經壓縮后的混合氣體從壓縮腔排入油氣分離罐，從而分別得到高溫高壓的油、氣。由于機器工作溫度的要求，這些高溫高壓的油、氣必須送入各自的冷卻系統，其中壓縮空氣經冷卻器冷卻后，最后送入使用系統；而高溫高壓的潤滑油經冷卻器冷卻后，返回油路進入下一輪循環；根據計算，在上述過程中，高溫高壓的油、氣所攜帶的熱量大約相當于空氣壓縮機功耗的3/4的轉化熱量，余熱溫度通常在80℃—100℃之間。螺桿式空氣壓縮機通過其自身的散熱系統來給高溫高壓的油、氣降溫的過程中，大量的熱能就被無端的浪費了；在提倡建設節約型社會的大趨勢下，這種浪費無疑與我們的價值觀念背道而馳，如何回收利用這些余熱，成為本領域技術人員所急待解決的一個技術問題。 熱迪為了充分利用螺桿式空壓機所產生的余熱, 我司經過多年的技術積累研發出一套余熱回收裝置，利用該裝置對螺桿式空氣壓縮機所產生的高溫高壓的潤滑油進行冷卻處理，不僅可以提高空氣壓縮機的產氣效率，而且可使企業獲得生產和生活所需的熱水，嚴冬可加熱到≥55℃，夏秋季節≥65℃，從而解決了企業生產熱水的經濟負擔。
產品優勢： 1、設備結構簡單、安裝輕松快捷 2、0能耗，不需消耗額外電費
3、常溫自來水進入熱回收系統，直接源源不斷斷供應75℃熱水，無需水箱循環加熱
|
